Журнал Оборудование и инструмент, 2010г, №5

Раздел: Роботизация сварочного производства

Роботы и робототехника для производства сельскохозяйственных машин.

По заказу одного из старейших украинских предприятий по выпуску сельхозмашин ОАО «Червона зірка» (Кировоград) фирма «НАВКО-ТЕХ» изготовила и запустила в производство роботизированный комплекс РК755 для МИГ — сварки малогабаритных изделий типа «поводок».

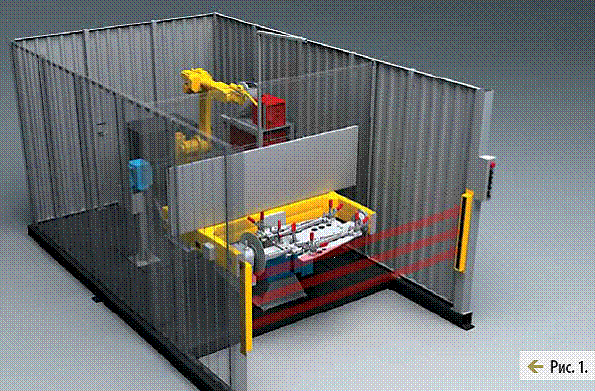

В качестве промышленного робота применен робот AM-100iBe с устройством управления R-J3iBMate производства фирмы FANUC Robotics (рис1.). Кроме того, в состав комплекса входят: высокоточный поворотный стол с двумя двухпозиционными вращателями, сварочная оснастка (горелка, устройства ее защиты, очистки и смазки противопригарной жидкостью), комплект сварочного оборудования, сборочно-сварочные приспособления, металлоконструкции комплекса и средства безопасности.

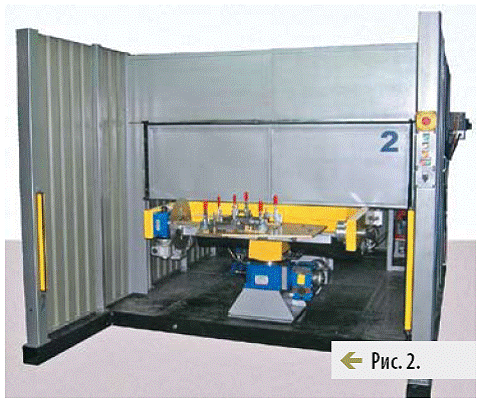

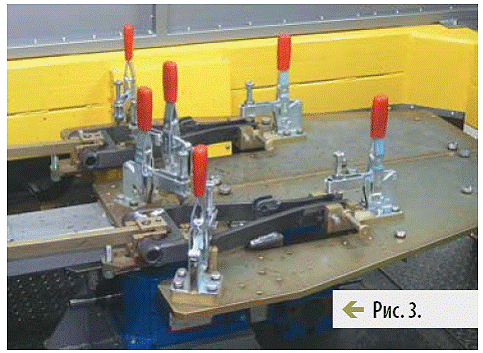

Комплекс выполнен в виде закрытой кабины (рис. 2). Двухпозиционный поворотный стол позволяет совместить загрузку/выгрузку изделий в одной позиции, с их сваркой — в другой. На каждой позиции свариваются одновременно по два изделия «поводок» (рис. 3) с их поворотом в два положения относительно горизонтальной оси. Комплекс оснащен быстросменными приспособлениями для переналадки под сварку различных типов изделий. Время сварки одного «поводка» — около 60-и секунд.

Принцип работы комплекса Сварщик-оператор устанавливает детали в одной из двух позиций поворотного стола.

После нажатия на пульте оператора кнопки «Пуск» планшайба стола поворачивается, и изделия из позиции загрузки перемещаются в позицию сварки. Выполняется сварка роботом первой группы установленных изделий по программе, предварительно записанной при обучении робота. В процессе сварки детали кантуются на 180° в два положения. Во время сварки первой группы деталей оператор на второй позиции стола устанавливает вторую группу изделий и по окончании сварки инициирует смену позиций поворотного стола. После сварки заданной партии деталей робот по отдельной программе перемещает горелку в позицию ее очистки и смазки.

Средства безопасности исключают возможность нахождения оператора в зоне действия подвижных частей комплекса (звенья робота и планшайба стола) во время их движения.

Фирма «НАВКО-ТЕХ» производит свое оборудование под конкретные задачи заказчика и готова создавать комплексы для решения многих сложных производственных задач, применяя расширители зоны обслуживания робота, системы установочной и текущей адаптации, программно-управляемые вращатели изделий и др.

С более подробной информацией о предприятии ООО «НАВКО-ТЕХ» и описанием выпускаемых им установок и роботов можно ознакомиться на сайте:  http://www.navko-teh.kiev.ua
