НОВОЕ ОБОРУДОВАНИЕ ДЛЯ АВТОМАТИЧЕСКОЙ ДУГОВОЙ СВАРКИ КОЛЬЦЕВЫХ ШВОВ

В настоящее время отечественная промышленность испытывает ощутимый дефицит в квалифицированных сварщиках. В этих условиях становится всё более актуальной автоматизация процессов сварки и сопутствующих ей операций. При этом применение роботов, как универсального средства автоматизации, далеко не всегда экономически оправдано

Предприятие ООО «НАВКО-ТЕХ» (г.Киев, Украина) производит автоматические установки и робототехнологические комплексы для автоматической МИГ-, МАГ- и ТИГ-сварки и наплавки по индивидуальным проектам. На сегодняшний день около 400 единиц оборудования, разработанного ООО «НАВКО-ТЕХ», успешно эксплуатирует­ся на производствах, серийно выпускающих разнообразные сварные конструкции, сре­ди которых:

корпуса огнетушителей, насосов, бой­леров, двигателей, гидроцилиндров;

детали ж/д стрелочных переводов;

диски автомобильных колес;

трубы для вентиляции и дымоходов.

Модельный ряд автоматических установок, предлагаемых ООО «НАВКО-ТЕХ» для выполнения кольцевых швов, пополнился двумя новыми сварочными установками.

Сварочная установка АС415 для автоматической МИГ-сварки кольцевого шва соединения донышка с горловиной огнетушителя. Диаметр донышка – 90…180 мм, горловины – 32 и 38 мм.

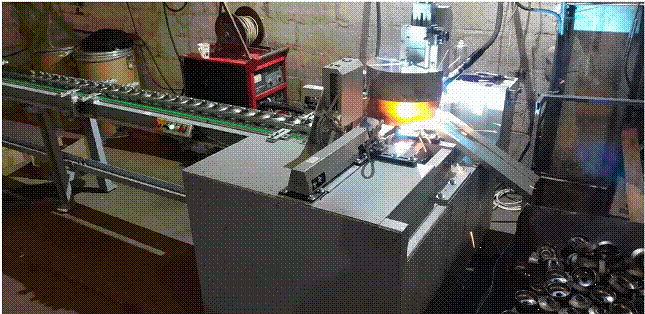

Рис. 1, Общий вид установки АС415

Собранные вручную донышки и горловины перемещаются по приводному пластинчатому конвейеру, оснащенному отсекателями и толкателем, с помощью которых свариваемые детали последовательно подаются в позицию сварки на вращатель. Контроль за перемещением изделий по конвейеру осуществляется с помощью. Сварочная горелка подается в зону сварки пневмоприводом; совместно с ней опускаются конический упор, который ориентирует и удерживает горловину во время сварки, а также экран, защищающий рабочий персонал от излучения дуги. После окончания сварки горелка вместе с упором и защитным экраном поднимается, и толкатель сталкивает сваренное изделие по желобу в накопительный бункер. Скорость сварки, временные задержки цикла сварки, длина перекрытия начала и конца шва и др. параметры задаются с панели оператора.

Установка легко перестраивается для сварки изделий различных размеров (рис. 1).

Возможно изготовление установки для сварки изделий другого назначения (горловина бойлера, бака или подобной стальной емкости).

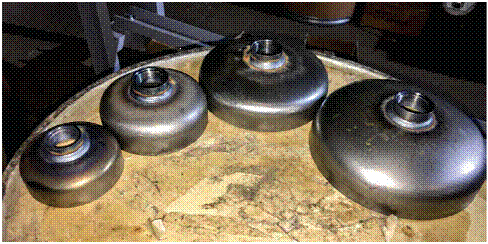

Рис. 2. Донышко и горловина огнетушителя после сварки

Установка АС415 успешно эксплуатируется на ООО «Пожтехника» в г. Запорожье, Украина с 2019 года. Производительность установки – 2 000 изделий в смену.

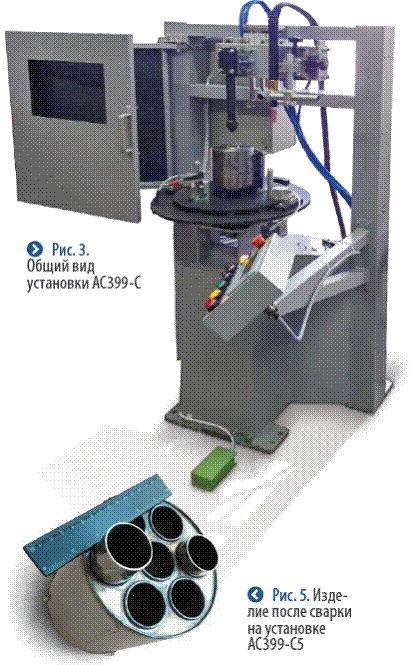

Сварочная установка АС399-С5 (рис.3 и 4) предназначена для ТИГ-сварки кольцевых швов соединений труб с трубной доской.

Трубы – диаметр от 25 до 38 мм" w:st="on">38 мм с толщиной стенки 1.5 мм.

Доска – диаметром до 200 мм, толщиной — 1.5 мм.

Сварка выполняется при вращении изделия относительно вертикальной оси свариваемой трубы. Пример изделия – на рис.5.

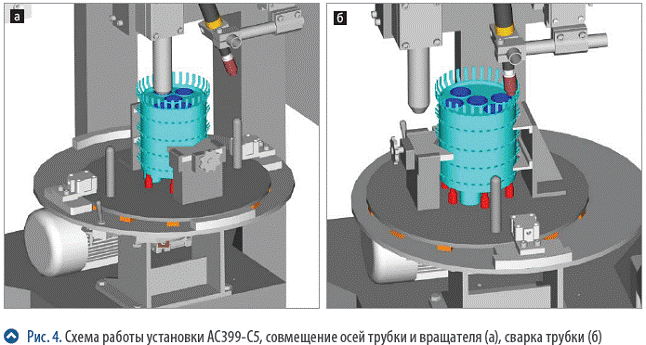

Порядок работы установки АС399-С5: оператор устанавливает изделие в сборочной оснастке на плите, которая вместе с ним может перемещаться в горизонтальной плоскости на планшайбе вращателя и фиксироваться пнемозажимами в любом положении в пределах размеров трубной доски. Перемещая плиту вручную, оператор подводит свариваемую трубу под центрирующий конус и нажимает педаль – конус с помощью пневмопривода опускается и центрирует трубу по оси вращателя. Далее, оператор фиксирует это положение плиты на вращателе с помощью пневмозажимов. После того, как изделие зафиксировано в нужном положении, оператор нажатием на пульте кнопки «Пуск» инициирует выполнение следующей программы: центрирующий конус поднимается, сдвигается вместе с горелкой на фиксированное расстояние, горелка опускается и выполняется сварка с вращением изделия относительно неподвижной горелки; по окончании сварки горелка поднимается, вращатель и горелка вместе с конусом перемещается в исходное положение. После завершения программы оператор расфиксирует плиту и ориентирует другую трубу изделия по оси вращателя. После сварки всех швов с одной стороны, оператор переворачивает изделие и аналогичным образом сваривает швы с его другой стороны.

Две установки АС399-С5 поставлены на ООО «Адверс», г.Самара, РФ в 2020 году.

С более подробной информацией о предприятии «НАВКО-ТЕХ» и описанием выпускаемых им автоматических сварочных и наплавочных установок, а также робототехнических комплексов можно ознакомиться на сайтеhttp://www.navko-teh.kiev.ua
