Пристрій подачі дроту УП4

Пристрій подачі присадного дроту УП4 (далі Пристрій) є автономним модулем, що забезпечує прицизійну подачу присадочного дроту при зварюванні електродом, що не плавиться, а також плазмовому зварюванні.

Устройство обеспечивает

  • безперервну та переривчасту подачу;
  • індикацію швидкості подачі дроту та параметрів завдання;
  • затримку включення подачі дроту після включення зварювання;
  • реверсне подання дроту при виключенні зварювання;
  • регулювання тривалості імпульсу та паузи при переривчастій подачі дроту;
  • регулювання часу затримки на включення подачі, часу та швидкості;
  • реверсне подання дроту.

Складається з

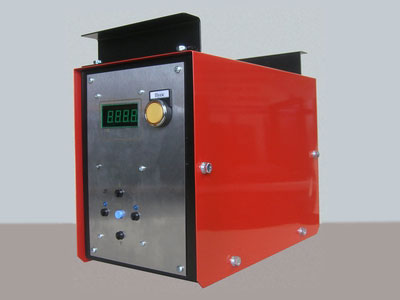

1.Блок керування:

  • корпус із захисним кожухом;
  • плата контролера з елементами керування та індикаці;
  • плата живлення та приводу;
  • вхідний автомат;
  • роз’єми для підключення технологічного обладнання.

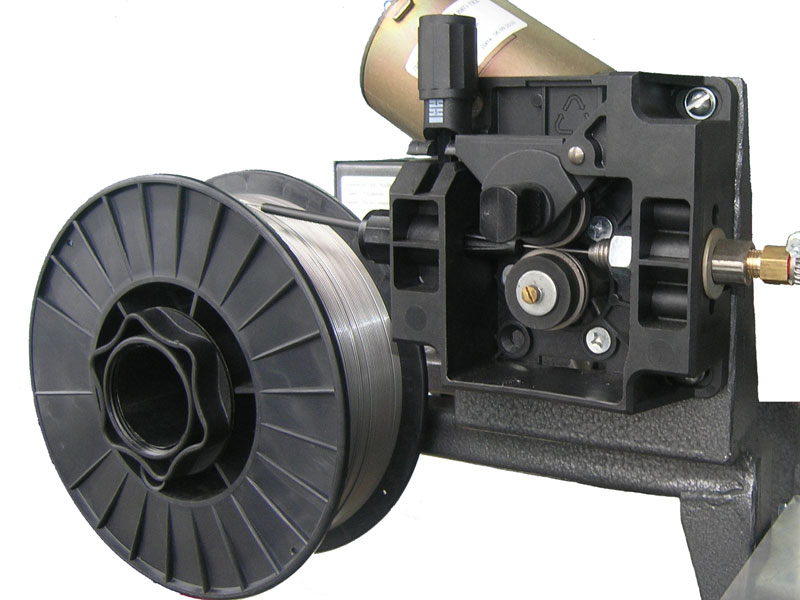

2. Механізм подачі дроту (для ручного або автоматичного зварювання):

  • двигун з редуктором та притискним механізмом;
  • механізм гальмування котушки з дротом;
  • елементи кріплення.

3. Комунікації:

  • комплект кабелів;
  • канал для подачі дроту;
  • елементи подачі дроту у зону зварювання.

Технічні характеристики пристрою

Швидкість подачі дроту, мм/с 0...130
Діаметр сталевого суцільного дроту, мм 0.8, 1.0, 1.2, 1.6
Діапазон регулювання часу, с
- затримки включення 0...3
- реверсивної подачі при вимиканн 0...3
- паузи та імпульсу 0...3
Напруга живлення,  В 220
Споживча потужність, Вт 200
Габаритні розміри блоку управління, мм   350 х 180 х 300
Вага блоку керування, кг 4
Вага механізму подачі (без котушки) 2
Котушка для дроту (пластикова):
- вага, кг, не більше 5
- посадковий діаметр, мм 50
- зовнішній діаметр, мм 200(300)

Впровадження

В період з 2005 по 2022рр. виготовлено понад 140 пристроїв, що експлуатуються як самостійно, так і у складі установок АС333, АС399, АС417 та ін.
