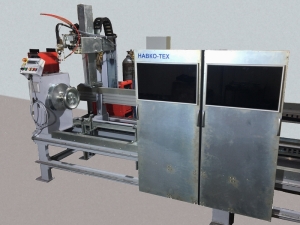

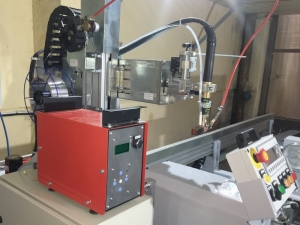

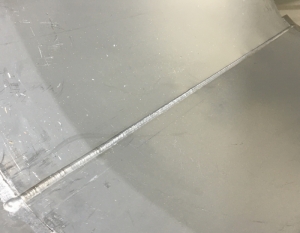

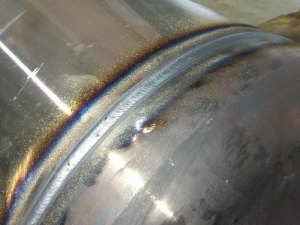

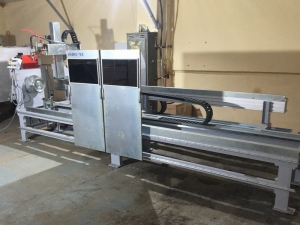

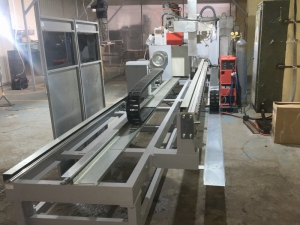

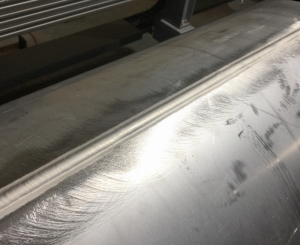

Установка АС424 для сварки кольцевых и прямолинейных швов Установка АС424 для сварки кольцевых и прямолинейных швов Установка АС424 для сварки кольцевых и прямолинейных швов Установка АС424 для сварки кольцевых и прямолинейных швов Установка АС424 для сварки кольцевых и прямолинейных швов Кольцевой шов сваренный на установке АС424 Прямолинейный шов сваренный на установке АС424 Обратная сторона прямолинейного шва сваренного на установке АС424

Установка АС424 для багатопрохідного ТІГ - зварювання кільцевих и прямих швів

Установка АС424 призначена для багатопрохідного ТІГ- зварювання з подачею (або без) присадного дроту кільцевих поворотних швів та прямих швів. Розміри виробу: довжина – до 3800 мм, діаметр – до 650 мм, вагою до 250 кг.

При заміні програмного забезпечення установка АС424 може використовуватися для наплавлення циліндричних та конічних поверхонь.

Склад установки

Рама;
Блок керування;
Пульт оператора;
Механізм переміщення Х;
Механізм переміщення Y;
Механізм переміщення Z;
Обертач;
Фіксатор виробу;
Супорт виробу;
Екран захисний;
Джерело зварювальне;
Пристрій охолодження пальника;
Пальник зварювальний;
Пристрій подачі дроту.

Установка забезпечує
  • Установка АС424 є закінченим виробничим модулем, у якому за допомогою контролера здійснюється управління обертачем виробу, фіксатором виробу, механізмами горизонтального (дві координати) та вертикального переміщення пальника, комплектом зварювального обладнання та пристроєм подавання дроту.
  • На установці виконується зварювання кільцевих поворотних швів виробів із горизонтальною віссю обертання та прямих поздовжних швів з'єднання обичайок.
  • Зварювання швів може виконуватися в один прохід або кілька (до 9) проходів з розкладкою валиків без або з коливанями пальника.
  • В установці є можливість створення та зберігання в пам'яті пристрою керування до 50 програм та 50 режимів зварювання.
  • При комплектації відповідного зварювального обладнання установка може бути використана для МІГ/МАГ або ТІГ-зварювання будь-яких металів.
