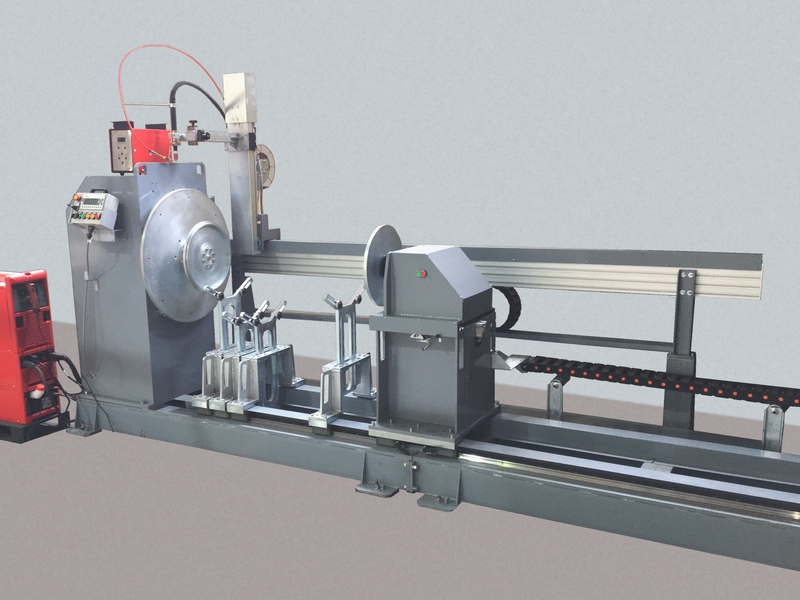

Установка АС425 для багатопрохідного ТІГ - зварювання кільцевих швів довгих виробів

Установка АС425 призначена для багатопрохідного ТІГ- зварювання з подачею (або без) присадного дроту кільцевих поворотних швів. Розміри виробу: довжина – до 9 м, діаметр – до 1000 мм, вагою до 800 кг.

При заміні програмного забезпечення установка АС425 може використовуватися для наплавлення циліндричних та конічних поверхонь.

Склад установки

Рама;
Блок керування;
Пульт оператора;
Механізм переміщення Х;
Механізм переміщення Z;
Обертач;
Фіксатор виробу;
Супорт виробу;
Екран захисний;
Джерело зварювальне;
Пристрій охолодження пальника;
Пальник зварювальний;
Механізм подачі дроту.

Установка забезпечує
  • Установка АС425 є закінченим виробничим модулем, у якому за допомогою контролера здійснюється управління обертачем виробу, фіксатором виробу, механізмами горизонтального та вертикального переміщення пальника, комплектом зварювального обладнання та пристроєм подавання дроту.
  • На установці виконується зварювання кільцевих поворотних швів виробів із горизонтальною віссю обертання.
  • Зварювання швів може виконуватися в один прохід або кілька (до 9) проходів з розкладкою валиків як без так і з  коливанями пальника.
  • В установці є можливість створення та зберігання в пам'яті пристрою керування до 50 програм та 50 режимів зварювання.
  • При комплектації відповідного зварювального обладнання установка може бути використана для МІГ/МАГ або ТІГ-зварювання будь-яких металів.
