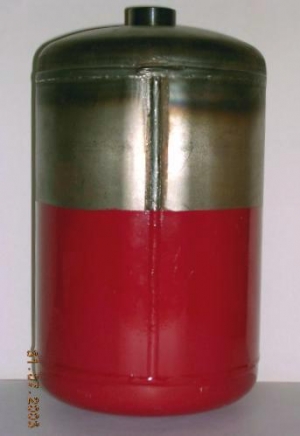

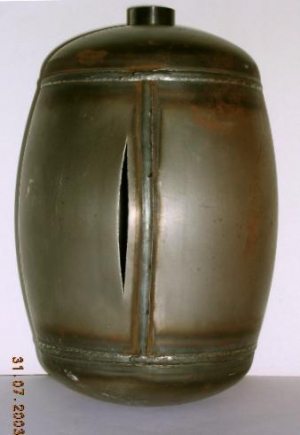

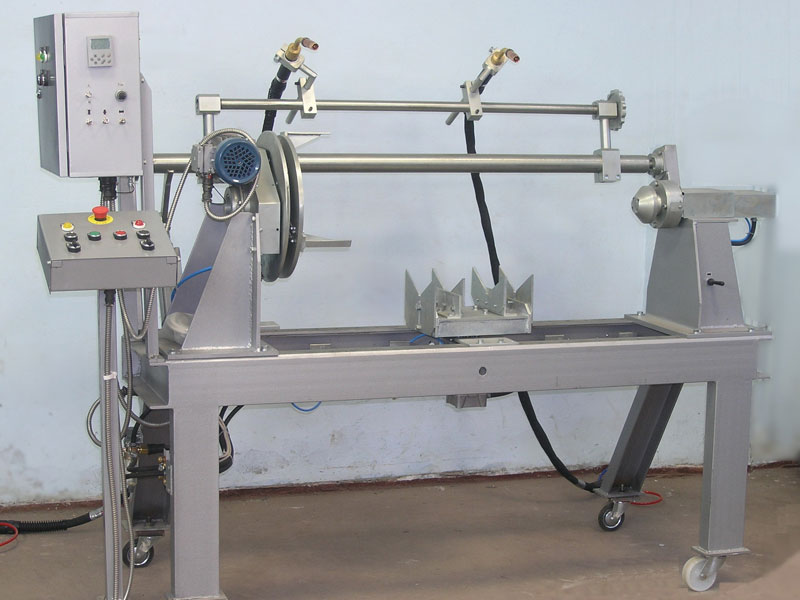

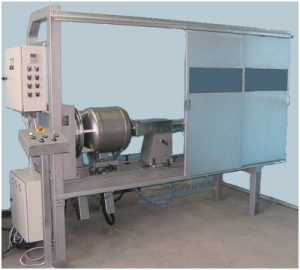

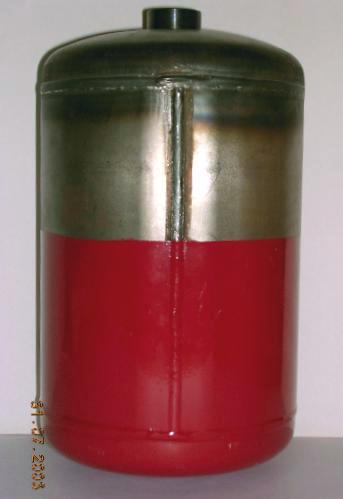

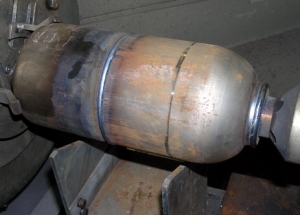

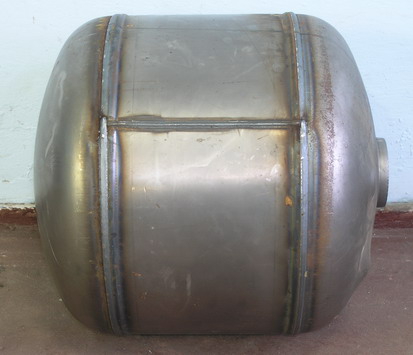

Установка АС305-2 для МИГ/МАГ-сварки цилиндрических изделий одновременно двумя горелками Установка АС305-2 для МИГ/МАГ-сварки цилиндрических изделий одновременно двумя горелками Установка АС305-2 для МИГ/МАГ-сварки цилиндрических изделий одновременно двумя горелками Кольцевые швы изделия сваренные на установке АС305-2 Кольцевые швы изделия сваренные на установке АС305-2 Кольцевые швы изделия сваренные на установке АС305-2 Огнетушитель сваренный на установках НАВКО-ТЕХ после испытаний

Установка АС305-2 для МІГ/МАГ-зварювання кільцевих швів з обертанням виробу одночасно двома пальниками

Установка АС305-2 призначена для автоматичного зварювання циліндричних виробів з низьковуглецевих та низьколегованих сталей одночасно двома пальниками, зокрема, - приварювання двох днищ до обичайки діаметром 50...600 мм.

Можливі виконання установки для зварювання:
- МІГ/МАГ або ТІГ;
- одночасно або послідовно двома пальниками;
- одним пальником з ручним або автоматичним переміщенням пальника у фіксовані положення для зварювання 2-х швів;
- без коливань та з коливаннями пальників;
- з механічним копіюванням лінії зварного шва;
- з автоматичним розкладанням валиків (багатопрохідне зварювання).

Ця установка, разом з установками АС308 и АС305-1 или АС349, складають КОМПЛЕКТ для дугового МІГ/МАГ зварювання балонів вогнегасників типу ОП-5, ОП-10, ОП-50 та ОП-100.

Складається з

Обертач виробу із пристосуванням;
Задня бабка з механізмом фіксації виробу;
Механізм орієнтації виробу;
Механізм підіймання пальників з коректором їхнього становища;
Блок керування установкою;
Два комплекти зварювального обладнання;
Пульт оператора;
Пневмоапаратура.

Технічні характеристики установки
Напруга на дузі, В 15.5 ... 32.5
Межі регулювання зварювального струму, А 30 ... 370
Межі регулювання швидкості обертання планшайби, об/хв. 0.2 ... 2
Вантажопідйомність обертача, кг 125
Захисний газ CO2
(Ar + CO2)
Діаметр зварювального дроту, мм 1.0, 1.2
Привід механізму підйому пальника, орієнтації виробу та фіксації виробу Пневматич.
Тиск стисненого повітря, МПа, щонайменше 0.4
Габарити приміщення під установку, мм 3000 х 2500 х 2500
Особливості установки

Програмне керування та діагностика стану елементів установки здійснюється за допомогою контролера;
Базова програма забезпечує: одночасне опускання двох пальників на початок шва, запалення дуги на нерухомому виробі, обертання виробу зі зварювальною швидкістю, заварювання кратера, підйом пальників та повернення виробу з маршовою швидкістю у вихідне положення.
У процесі роботи установки контролюються: положення пальників, тиск повітря в пневмомережі, спрацьовування пневмоциліндрів виконавчих механізмів тощо.
Плавне регулювання параметрів режиму зварювання;
Є можливість переналагодження на зварювання виробів іншої довжини та діаметрів за рахунок зміни положення на рамі обертача та механізму упору виробу, змінного орієнтуючого упору та коригування положення пальників;
При необхідності, установка комплектується зварювальними пальниками з рідинним охолодженням та пристроями УО4 автономного їх охолодження;

Впровадження

У період з 2002 по 2020 р. виготовлено 16 установок, які успішно експлуатуються на підприємствах України та Росії.
