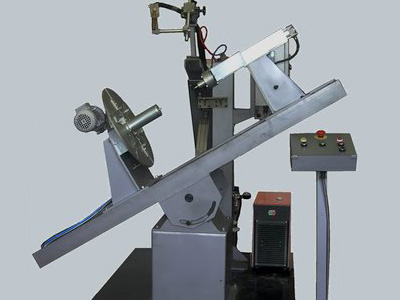

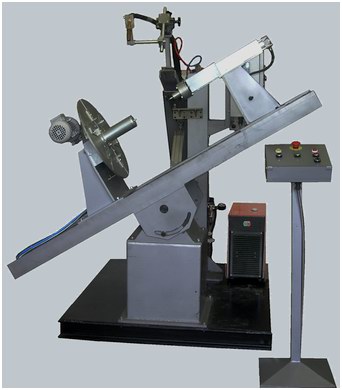

Установка АС310 для МІГ/МАГ-зварювання кільцевих поворотних швів

Установка АС310 призначена для автоматичного МІГ/МАГ зварювання поворотних кільцевих швів з горизонтальною або нахиленою до 50 градусів віссю обертання виробів з низьковуглецевих та низьколегованих сталей діаметром 50-600 мм та товщиною 1.5-6.0 мм.

Складається з

Колона монтажна;
Обертач виробу;
Пристосування для збирання-зварювання;
Механізм підйому пальника;
Блок керування установкою;
Комплект зварювального обладнання;
Пульт оператора;
Пневмоапаратура.

Технічні характеристики установки
Напруга на дузі, В 15.5 ... 32.5
Межі регулювання зварювального струму, А 30 ... 370
Швидкость обертання планшайби, об/хв 0.5 ... 2
Вантажопідйомність обертача, кг 63
Захисний газ CO2
(Ar + CO2)
Діаметр зварювального дроту, мм 1.0, 1.2
Привід механізму підйому пальника та фіксації виробу пневматич.
Тиск стисненого повітря, МПа, щонайменше 0.4
Габарити приміщення під установку, мм 2000 х 2500 х 2500
Особливості установки
  • Програмне керування та діагностика стану елементів установки здійснюється за допомогою контролера.
  • Базова програма забезпечує: опускання пальника на початок шва, запалення дуги на нерухомому виробі, обертання виробу зі зварювальною швидкістю, заварювання кратера, підйом пальника та повернення виробу з маршовою швидкістю у вихідну точку.
  • У процесі роботи установки контролюються: положення пальника, тиск повітря в пневмомережі, спрацьовування пневмоциліндрів тощо.
  • Плавне регулювання параметрів режиму зварювання;
  • Можливість швидкого переналагодження установки на зварювання іншого типорозміру виробів за рахунок змінного пристрою.
Впровадження

У 2003 р. на підприємстві "Теплосервіс", м. Одеса.
