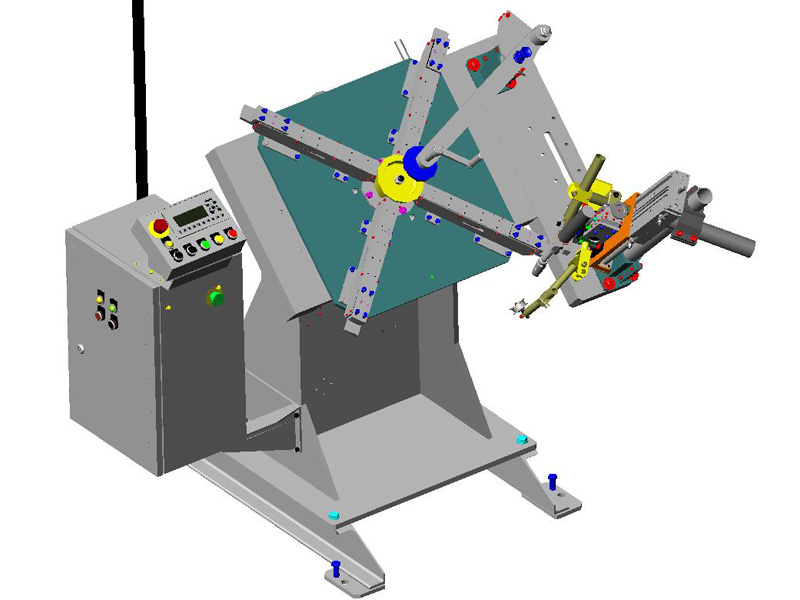

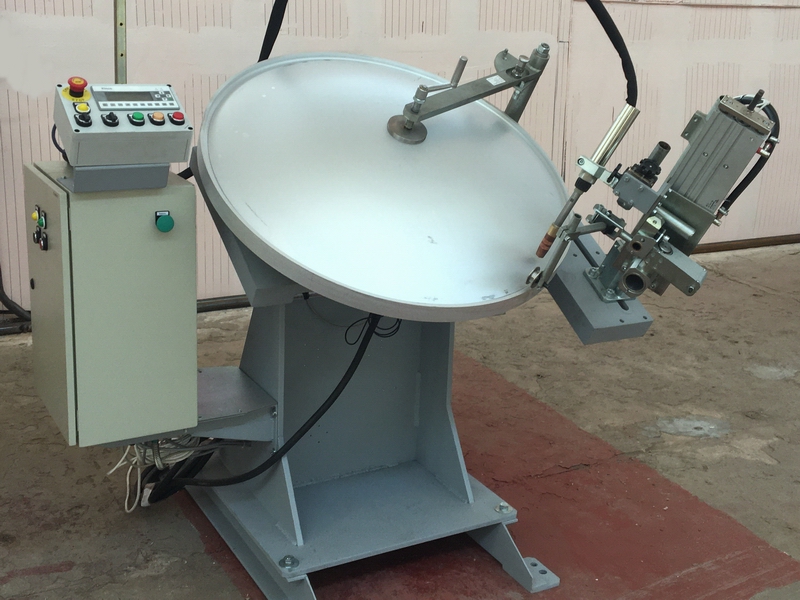

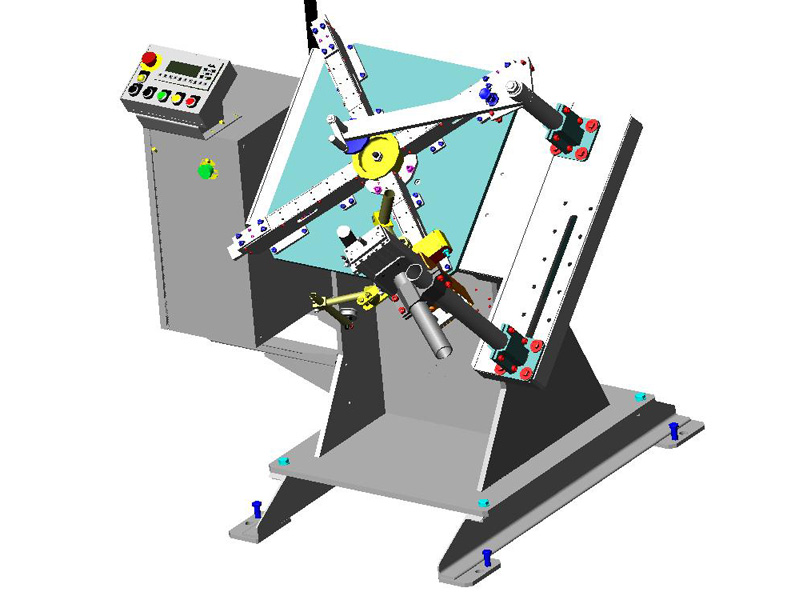

Рама установки;
Обертач;
Механізм підведення пальника;
Фіксатор виробу;
Упор виробу;
Блок керування;
Пульт оператора;
Блок пневматики;
Пальник зварювальний;
Напівавтомат зварювальний;
Пристрій охолодження пальника.
Технічні характеристики установки
| Привід обертання виробу |
електричний |
| Привід опускання пальника |
пневматичний |
| Межі регулювання швидкості обертання планшайби, об/хв |
0.5 ... 9 |
| Вантажопідйомність обертача, кг |
63 (125) |
| Максимальний крутний момент, Нм |
250 |
| Максимальний зварювальний струм, що підводиться, А |
500 |
| Переміщення пальника, мм |
200 |
| Габарити установки, мм |
1400 х 1000 х 2000 |
- В установці, за допомогою контролера, здійснюється циклове управління виконавчими механізмами установки (обертачем, механізмом підведення пальника та ін), а також включенням зварювального обладнання.
- Установка є універсальним виробничим модулем для автоматичного МІГ-зварювання днища із зовнішнім кільцем круговим швом діаметром 400-1000 мм.
- Товщина днища – 2.5 мм.

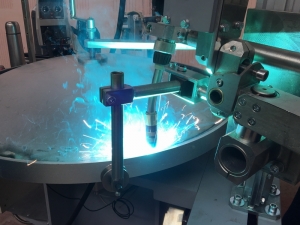

- Зварювання виконується точками, секторами з розкладкою швів або суцільним швом.
Відео установки на нашому Youtube каналі
