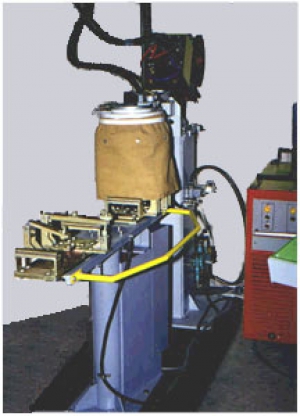

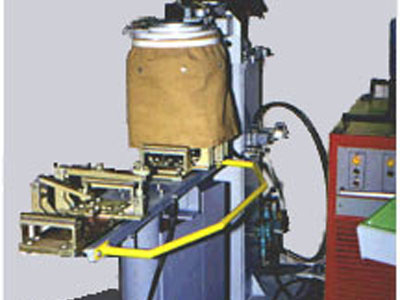

Установка УДС710 для МІГ/МАГ-зварювання неповоротних кільцевих швів

Установка УДС710 призначена для МІГ/МАГ-зварювання деталей типу "бонка" з "підкладкою" стрілочних перекладів типів Р50 та Р65. З'єднання здійснюється поодиноким внутрішнім кільцевим швом діаметром 26 мм з катетом 6...7 мм.



Складається з

Двопозиційного поворотного столу (ручний поворот, пневмофіксатор);
Комплекту зварювального обладнання;
Механізмів обертання та підйому пальника;
Контролера;
Пульта управління установкою та ін.

Технічні характеристики установки
Діаметр кільцевого шва, мм 20 ... 70
Максимальний зварювальний струм, що підводиться, А 1000
Привід механізмів підйому-опускання пальників Пневматичний
Привід обертання пальників та поворотного столу Електричний
Вантажопідйомність поворотного столу, кг 330
Похибка позиціонування деталей на радіусі 400мм, мм ± 0.06
Час повороту планшайби, с 4
Особенности установки
  • В одній з позицій столу здійснюється завантаження та вивантаження деталей, в іншій - їхнє автоматичне зварювання;
  • Зварювання здійснюється дротом D=1.2, 1.6 мм на струмах 280...320 А;
  • Програмне управління всіма механізмами та пристроями установки, а також діагностика їх стану здійснюється від контролера;
  • Продуктивність установки - 1 вир / 40 с.
Впровадження

1 установка в січні 2000 р. на ДСЗ, м. Дніпропетровськ.
