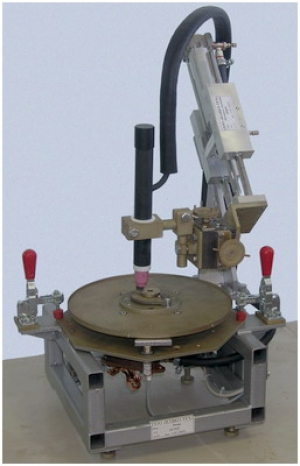

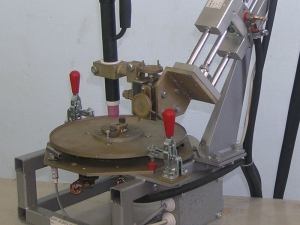

Установка АС313 для ТІГ- зварювання кільцевих швів малих діаметрів

Установка АС313 призначена для автоматичного ТІГ- зварювання без подавання присадного дроту кільцевих швів виробів з низьковуглецевих, легованих та конструкційних сталей діаметром 4...20 мм.

Даний варіант виконання установки орієнтований на зварювання кришки з контейнером тонкостінної капсули.



Складається з

Блок керування;
Пульт оператора;
Джерело зварювальне;
Пальник зварювальний;
Коректор положення пальника;
Механізм підйому-опускання пальника;
Обертач зварювальний типу МВР;
Пристосування збирання-зварювання;
Виштовхувач виробу;
Рама;
Пневмоапаратура.

Технічні характеристики установки
Діаметр кільцевого шва, мм 4 ... 20
Положення зварювання нижнее
Привід підйому-опускання пальника пневматич.
Фіксація виробу механічним затискачем
Захисний газ Ar
Межі регулювання зварювального струму, А 8 ... 160
Межі регулювання швидкості зварювання, мм/с 0 ... 10
Охолодження пальника повітряне
Тиск стисненого повітря, МПа, щонайменше 0.4
Особливості установки
  • Програмне керування всіма механізмами та пристроями установки, а також діагностика їхнього стану від контролера.
  • Контроль готовності обладнання, положення пальника та тиску в пневмомережі.
  • Виконання зварювальних операцій в наступній послідовності: опускання пальника на початок шва, запалення дуг при нерухомому виробі, обертання виробу зі зварювальною швидкістю, перекриття зварного шва, заварювання кратера, підйом пальника та повернення планшайби обертача у вихідне положення.
  • Точне налаштування параметрів режиму зварювання та довжини перекриття, а також плавне регулювання швидкості обертання планшайби  обертача.
Впровадження

2 установки  у 2005-2007рр. на різних підприємствах.
