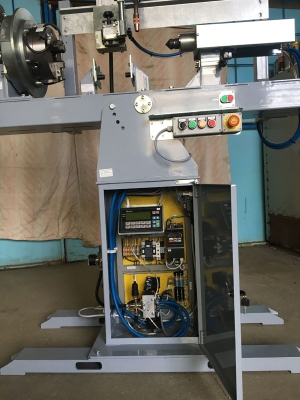

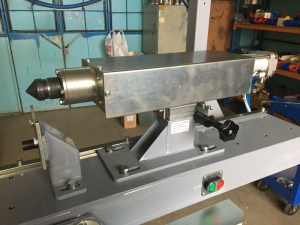

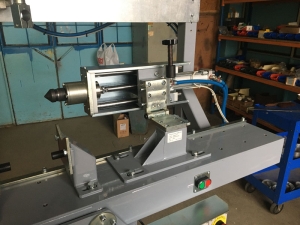

Установка АС349 для МИГ/МАГ-сварка кольцевых швов Установка АС349 для МИГ/МАГ-сварка кольцевых швов Установка АС349 для МИГ/МАГ-сварка кольцевых швов Установка АС349 для МИГ/МАГ-сварка кольцевых швов с выносным пультом Блок управления установкой АС349 Откидывающийся механизм фиксации изделия в установке АС349 Откидывающийся механизм фиксации изделия в установке АС349

Установка АС349 для МИГ/МАГ-сварка кольцевых швов

Установка АС349 предназначена для автоматической МИГ/МАГ сварки поворотных кольцевых швов с горизонтальной или наклоненной до 900 осью вращения изделий из низкоуглеродистых и низколегированных сталей диаметром 50-300 мм и длиной 50-500 мм;

Базовый вариант разработан для сварки деталей электронасосов.

Установка АС349, вместе с установками АС308 и АС305-2, составляют КОМПЛЕКТ для дуговой МИГ/МАГ сварки баллонов огнетушителей типа ОП-5, ОП-10, ОП-50 и ОП-100.

Состоит из

Металлоконструкции;
Шкаф управления, расположенный внутри колонны;
Пульт оператора;
Консоль с изменяемым углом наклона;
Вращатель изделия;
Механизм подъема-опускания горелки с ручным корректором ее положения;
Механизм фиксации изделия;
Сборочно-сварочное приспособление;
Комплект сварочного оборудования;
Устройство охлаждения горелки.

Установка обеспечивает
  • Программное управление всеми механизмами и устройствами установки, а также диагностику их состояния от контроллера;
  • Контроль готовности оборудования, положения горелки, планшайбы вращателя, фиксации изделия и давления в пневмосети;
  • Выполнение сварочных операций в следующей последовательности: опускание горелки в начало шва, зажигание дуги при неподвижном изделии, его вращение со сварочной скоростью, перекрытие шва, заварку кратера, подъем горелки и возврат изделия в исходное положение на маршевой скорости;
  • Плавное регулирование параметров режима сварки;
  • Возможность переналадки на сварку другого типоразмера изделий за счет перенастройки приспособления.
Внедрение

Четыре установки в 2008-2020г. на различных предприятиях.

 Видео установки на нашем Youtube канале
