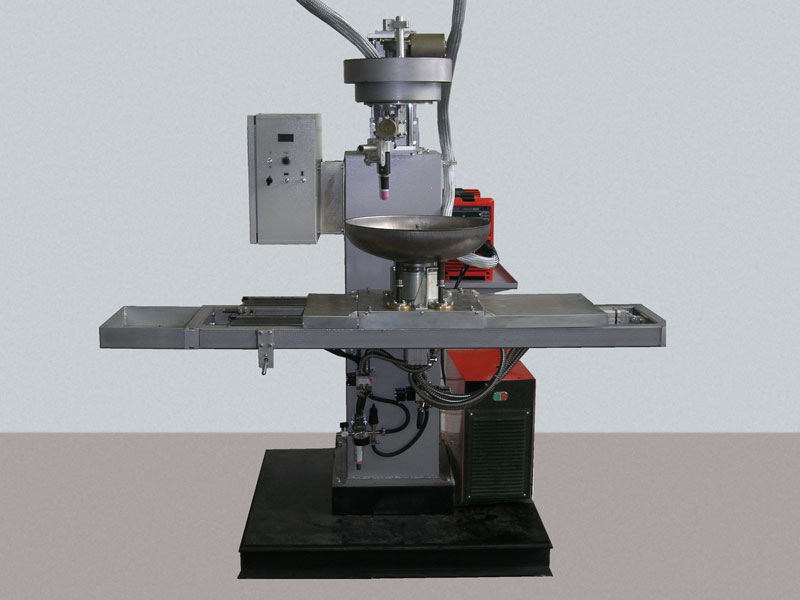

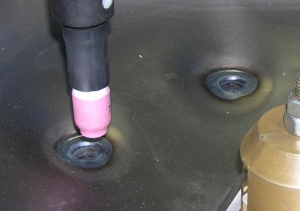

Установка АС312 для ТИГ-сварки двух кольцевых швов Установка АС312 для ТИГ-сварки двух кольцевых швов Внешний вид сварных швов вполненных на установке АС312. Приварка патрубков к днищу бойлера.

Установка АС312 для ТІГ-зварювання двох кільцевих швів

Установка АС312 призначена для автоматичного ТІГ- зварювання по черзі двох кільцевих швів виробів з конструкційних сталей діаметром 16-50 мм, зокрема, приварювання патрубків до дна бойлера.

Складається з

Основа;
Колона;
Головка зварювальна;
Механізм підйому-опускання пальника;
Механізм повороту виробу;
Коректор положення пальника;
Пальник;
Блок керування;
Пульт оператора;
Складально-зварювальне пристосування;
Комплект зварювального обладнання.

Технічні характеристики установки
Діаметр кільцевого шва, мм 16 ... 50
Положення зварювання Нижнє
Привід підйому-опускання головки, фіксації та переміщення виробу Пневматич.
Межі регулювання зварювального струму, А 8 ... 160
Межі регулювання швидкості обертання головки, об/хв 0.5 ... 5
Захисний газ Ar
Охолодження пальника Рідинне
Тиск стисненого повітря, МПа, щонайменше 0.4
Особливості установки
  • Програмне керування всіма механізмами та пристроями установки, а також діагностика їхнього стану від контролера;
  • Швидка (пневмопривід) фіксація виробу в пристосуванні;
  • Виконання операцій в наступній послідовності:
    - опускання пальника на початок шва, запалення дуги при нерухомому пальнику;
    - обертання пальника зі зварювальною швидкістю;
    - заварювання кратера;
    - підйом пальника та обертання його у вихідне положення з маршовою швидкістю;
    - поворот виробу в наступну позицію та повторення циклу;
    - повернення виробу у початкову позицію;
  • Точне налаштування параметрів режиму зварювання та плавне регулювання швидкості обертання виробу;
  • Можливість переналагодження на зварювання іншого типорозміру виробів за рахунок змінного пристрою.
Впровадження

У 2005 р. на підприємстві "Теплосервіс", м. Одеса, Україна,
У 2006 р. на підприємстві "Гідропром", м. Одеса, Україна,
У 2007 р. на підприємстві "Завод ім. Малишева",
У 2017 р. на підприємстві "Гідропром", м. Одеса, Україна.
