Установка АС399-С2 для ТІГ- зварювання кільцевих швів

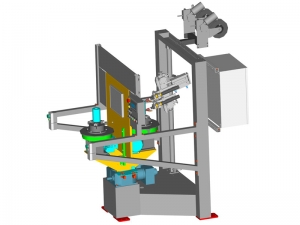

Двопозиційна установка АС399-С2 призначена для почергового або одночасного ТІГ- зварювання виробів з двома безперервними або переривчастими кільцевими швами діаметром - 42...81 мм, довжиною 20...141 мм, товщиною 1.0 і 1.5 мм з подаванням присадного дроту. Зварювання виконується двома пальниками при обертанні виробу щодо вертикальної осі.

В установці поєднані операції завантаження-вивантаження деталей на одній позиції з їх одночасним зварюванням на другій позиції. В установці суміщені операції завантаження-вивантаження деталей на одній позиції з їх одночасним зварюванням на другій позиції.

Склад установки

Станина
Поворотний стіл;
Обертач;
Механізм підведення пальника;
Блок керування;
Пульт оператора;
Тумба;
Пристосування;

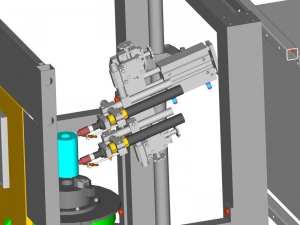

Пальник зварювальний;
Джерело зварювальне;
Пристрій охолодження пальника;
Редуктор газовий;
Блок управління МП;
Механізм подавання дроту.

Установка забезпечує

  • В установці, за допомогою контролера, здійснюється циклове управління виконавчими механізмами установки ( обертачами, механізмом підведення пальників, поворотним столом та ін), а також включенням зварювального обладнання та пристрою подачі дроту.
  • Установка є закінченим виробничим модулем для автоматичного дугового зварювання електродом, що не плавиться, одночасно двох або одного суцільного або переривчастого кільцевого шва без подавання або з подаванням присадного дроту. Розміри виробів: діаметр 42...81 мм, довжина 20...141 мм., товщиною 1.0 та 1.5 мм. Зварювання виконується при обертанні виробу щодо вертикальної осі.
Впровадження

Одна установка в 2019р. на підприємстві ТОВ "Електрус", м. Самара (Росія).
