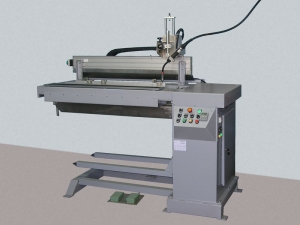

{spoiler=Складається з}
Станина;
Механізм поздовжнього переміщення пальника;
"Клавішний" механізм фіксації зварюваних кромок (пневмопривод);
Механізм підіймання пальника з ручним коректором його становища;
Блок керування установкою;
Комплект зварювального обладнання;
Пульт оператора;
Пристрій охолодження;
Пневмоапаратура.
{spoiler=Технічні характеристики установки}
| Напруга на дузі, В |
15.5 ... 32.5 |
| Межі регулювання зварювального струму, А |
30 ... 370 |
| Межі регулювання швидкості зварювання, мм/с |
3 ... 30 |
| Захисний газ |
CO2 (Ar + CO2) |
| Діаметр зварювального дроту, мм |
1.0, 1.2 |
| Граничні відхилення траєкторії переміщення пальника, мм не більше |
±0.2 |
| Привід механізмів фіксації кромок виробу та підйому пальника |
Пневматич. |
| Кількість притисків при довжині труби 1000 мм, шт. |
13 х 2 |
| Тиск стисненого повітря, МПа, щонайменше |
0.4 |
| Охолодження мідної підкладки |
Рідинне |
| Габарити приміщення під установку, мм |
3000 х 2000 х 1600 |
{spoiler=Установка забезпечує}
- Програмне керування та діагностика стану елементів установки здійснюється за допомогою контролера;
- Можливість зварювання виробу "на спуск" за рахунок нахилу за програмою рами та встановленого на ній механізму прямолінійного переміщення;
- Виконання зварювальних операцій в наступній послідовності:
- підйом рами, переміщення та опускання пальника на початок шва, запалення дуги при нерухомому пальнику;
- переміщення пальника зі зварювальною швидкістю;
- заварювання кратера;
- підйом пальника;
- повернення пальника у вихідне положення з маршовою швидкістю та опускання рами;
- Контролює положення пальника та пневмопритисків, тиск в пневмомережі. Плавне регулювання параметрів режиму зварювання;
- Швидке переналагодження установки під зварювання труб різної довжини та товщини;
- Примусове рідинне охолодження зварювального пальника та підкладки.
{spoiler=Впровадження}
В період з 2002 по 2021 рр. виготовлено 12 установок, які успішно експлуатуються на різних підприємствах.
