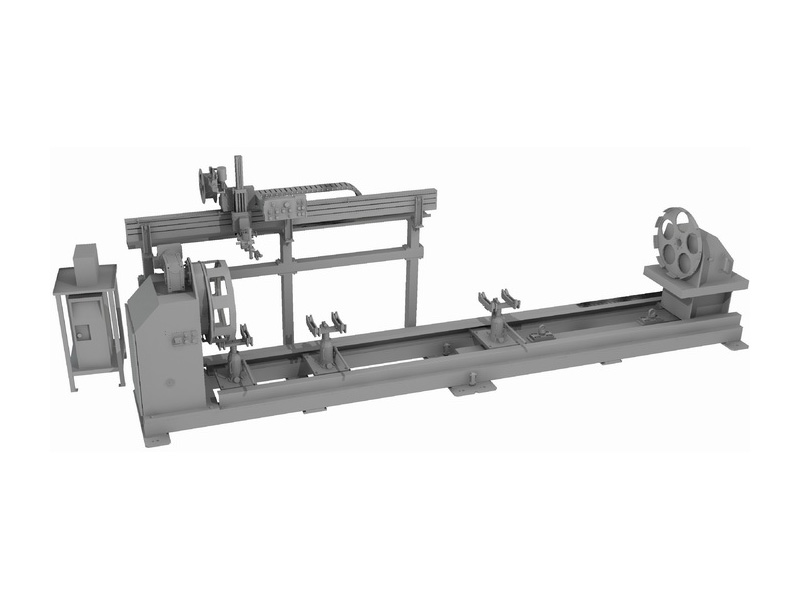

Установка АС357 для ТИГ-сварки кольцевых швов

Установка АС357 для ТІГ-зварювання кільцевих швів

Установка АС357 призначена для зварювання виробів із горизонтальною віссю обертання з нержавіючих та конструкційних сталей діаметром 400-800 мм, зокрема, зварювання «корпусу пеналу».

Складається з

Станина
Блок керування;
Пульт оператора;
Обертач виробу;
Механізм орієнтації виробу;
Механізм фіксації виробу;
Центратор деталей виробу;
Механізм підведення пальника;
Комплект зварювального обладнання (джерело, пальник, пристрій охолодження, механізм подачі присадного дроту);
Пневмоапаратура.

Технические характеристики установки
Напруга живлення, B ~3x380
Сумарна потужність, кВт 30
Вантажопідйомність обертача, кг 1500
Максимальний зварювальний струм, що підводиться, А 400
Привід обертання виробу Частотний перетворювач
Межі регулювання швидкості обертання планшайби, об/хв 0.06 ... 0.7
Діаметр кільцевого шва, мм 400 – 600
Привід переміщення пальників, фіксатора та орієнтації виробу Пневматичний
Тиск стисненого повітря, МПа 0.2 ... 0.4
Габаритні розміри установки, мм (довжина, ширина, висота) 5000х2000х2000
Установка забезпечує
  • Програмне управління всіма механізмами та пристроями установки, а також діагностику їхнього стану від контролера;
  • Виконання зварювальних операцій в наступній послідовності: опускання пальника на початок шва, запалення дуги при нерухомому виробі, його обертання зі зварювальною швидкістю та подачею присадного дроту, перекриття шва, заварювання кратера, підйом пальника та обертання виробу у вихідне положення;
  • Точну центровку деталей виробів;
  • Швидке переналагодження для зварювання виробів різних типорозмірів за рахунок застосування переміщуваних на лінійних підшипниках опор виробу;
  • Електромеханічне від пульта оператора переміщення пальника для її налаштування на лінію зварювання;
  • Плавне регулювання параметрів режиму зварювання.
Впровадження

Виготовлена у 2012 р.
