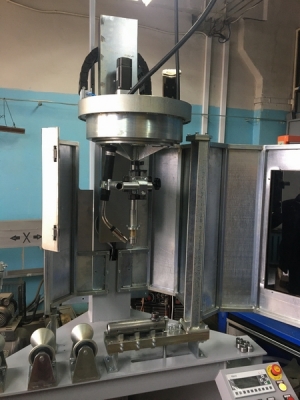

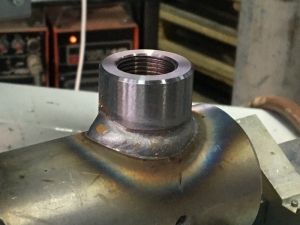

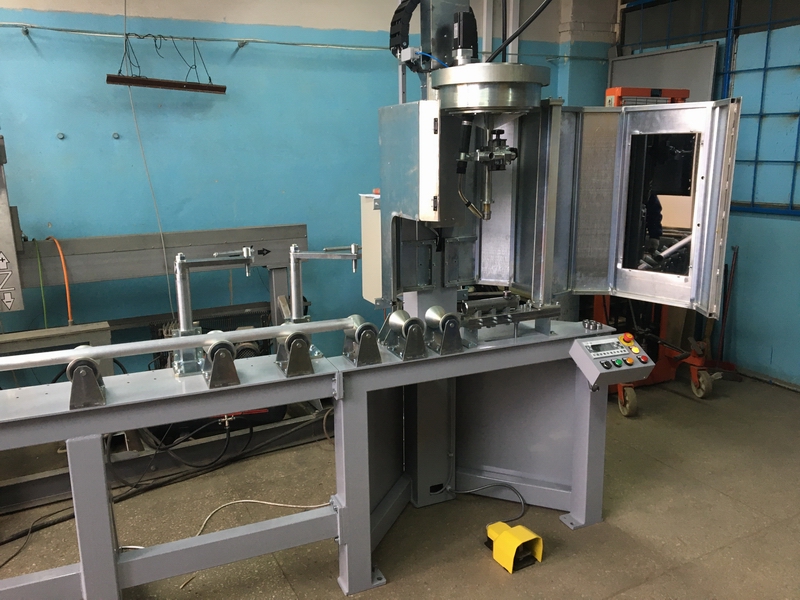

Установка АС360 для МИГ/МАГ-сварки кольцевых швов Установка АС360 для МИГ/МАГ-сварки кольцевых швов Внешний вид сварного шва приварки бонки к корпусу гидроцилиндра АС360-М2

Установка АС360-М2 для МІГ/МАГ-зварювання сідлоподібних кільцевих швів

Установка АС360-М2 призначена для автоматичного МІГ/МАГ-зварювання неповоротних сідлоподібних та кільцевих швів з вертикальною віссю обертання з'єднань «бонки» з «трубою» корпусу гідроциліндра діаметром 32 ... 270 мм завдовжки від 100 до 2 300 мм.

Розміри бонки:

- зовнішній діаметр 12 ... 40 мм,

- висота - до 60 мм.

Складається з

Рама;
Головка зварювальна із сервоприводом;
Коректор положення пальника;
Пристрій фіксації бонки;
Механізм підйому-опускання головки із сервоприводом;
Регульовані ложементи та фіксатор виробу;
Блок керування;
Пульт оператора;
Комплект зварювального обладнання.

Установка забезпечує
  • Переміщення пальника зі зварювальною швидкістю по кільцевій або сідлоподібній траєкторії (лінії перетину двох зовнішніх циліндричних поверхонь «труби» та «бонки»);
  • Контроль готовності обладнання, положення пальника;
  • Виконання зварювальних операцій в наступній послідовності:
    - ручне встановлення зварюваних деталей;
    - опускання головки з керуванням від педалі, візуальний контроль лінії з'єднання виробів;
    - увімкнення циклу зварювання з пульта оператора;
    - запалення дуги при нерухомому пальнику, її обертання зі зварювальною швидкістю, перекриття шва, заварювання кратера, підйом пальника та його розкручування у вихідне положення з маршовою швидкістю;
  • Можливість швидкого переналагодження на зварювання іншого типорозміру виробів за рахунок переналаштування ложементів та положення пальника;
  • Створення бібліотеки програм із різними режимами роботи.
Впровадження

Одна установка у 2021р. на підприємство ТОВ "Гідросила ТЕТІС", Мелітополь, Україна.
Одна установка у 2023р. на підприємство ТОВ "ВП МОТОРІМПЕКС", Калуш, Україна.

 Відео установки на нашому Youtube каналі
