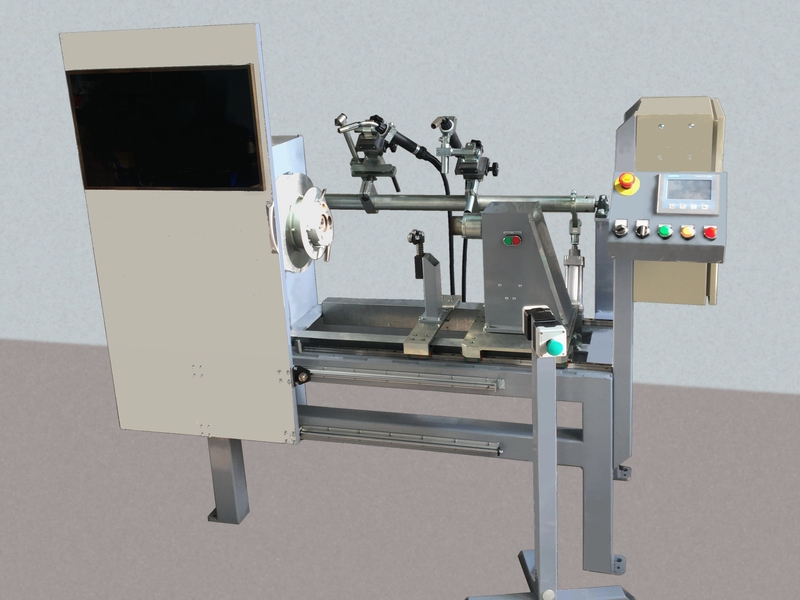

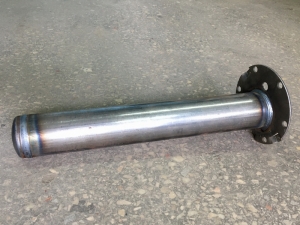

Установка АС420 для сварки двух кольцевых швов Установка АС420 для сварки двух кольцевых швов АС420 Установка для сварки двух кольцевых швов Установка АС420 для сварки двух кольцевых швов Установка АС420 длясварки двух кольцевых швов Пульт оператора установки АС420 Колба нагревателя бойлера сваренная на установке АС420

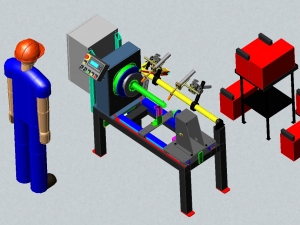

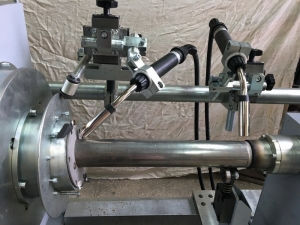

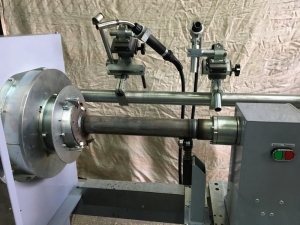

Установка АС420 для МІГ/МАГ-зварювання циліндричних виробів одночасно двома пальниками

Установка АС420 призначена для автоматичного зварювання циліндричних виробів з низьковуглецевих та низьколегованих сталей одночасно двома пальниками, зокрема, приварювання днища та фланця колби нагрівача бойлера.

Діаметр виробів, що зварюються - 20 ... 200 мм. Довжина – до 800 мм.

Можливі виконання установки для зварювання:
- МІГ/МАГ або ТІГ;
- одночасно або послідовно двома пальниками;
- одним пальником з ручним або автоматичним переміщенням пальника у фіксовані положення для зварювання 2-х швів;
- без коливань та з коливаннями пальників;
- з механічним копіюванням лінії зварного шва.

Складається з

Обертач виробу з пристосуванням;
Задня бабка з механізмом фіксації виробу;
Механізм орієнтації виробу;
Механізм підіймання пальників з коректорами їхнього положення;
Механізм копіювання лінії з'єднання;
Блок керування установкою;
Два комплекти зварювального обладнання;
Пульт оператора;
Пневмоапаратура;
Рухомий захисний екран.

Технічні характеристики установки
Межі регулювання швидкості обертання планшайби, об/хв 0.2 ... 2
Вантажопідйомність обертача, кг 50
Діаметр зварювального дроту, мм 1.0, 1.2
Механізм підведення пальників пальника та фіксації виробу Пневматичний
Габарити приміщення під установку, мм 3000 х 2500 х 2500
Особливості установки
  • Програмне керування та діагностика стану елементів установки здійснюється за допомогою контролера;
  • Базова програма забезпечує:
    - одночасне опускання двох пальників на початок шва
    - запалення дуги на нерухомому виробі
    - обертання виробу зі зварювальною швидкістю
    - заварювання кратера
    - підйом пальників та повернення виробу з маршовою швидкістю у вихідну точку;
  • В процесі роботи установки контролюються:
    - положенням пальників
    - тиском повітря в пневмомережі
    - спрацьовуванням пневмоциліндрів виконавчих механізмів тощо;
  • Плавне регулювання параметрів режиму зварювання;
  • Можливість переналагодження на зварювання виробів інших довжин та діаметрів за рахунок зміни положення на рамі обертача та механізму упору виробу, змінного орієнтуючого упору та коригування положення пальників;
  • При необхідності, установка комплектується зварювальними пальниками з рідинним охолодженням та пристроями УО4 автономного їх охолодження.
Впровадження

В 2021р. виготовлена ​​для підприємства Атлантік, Кутаїсі, Грузія.

 Відео РТК на нашому Youtube каналі
